8路模擬量采集模塊IO模塊

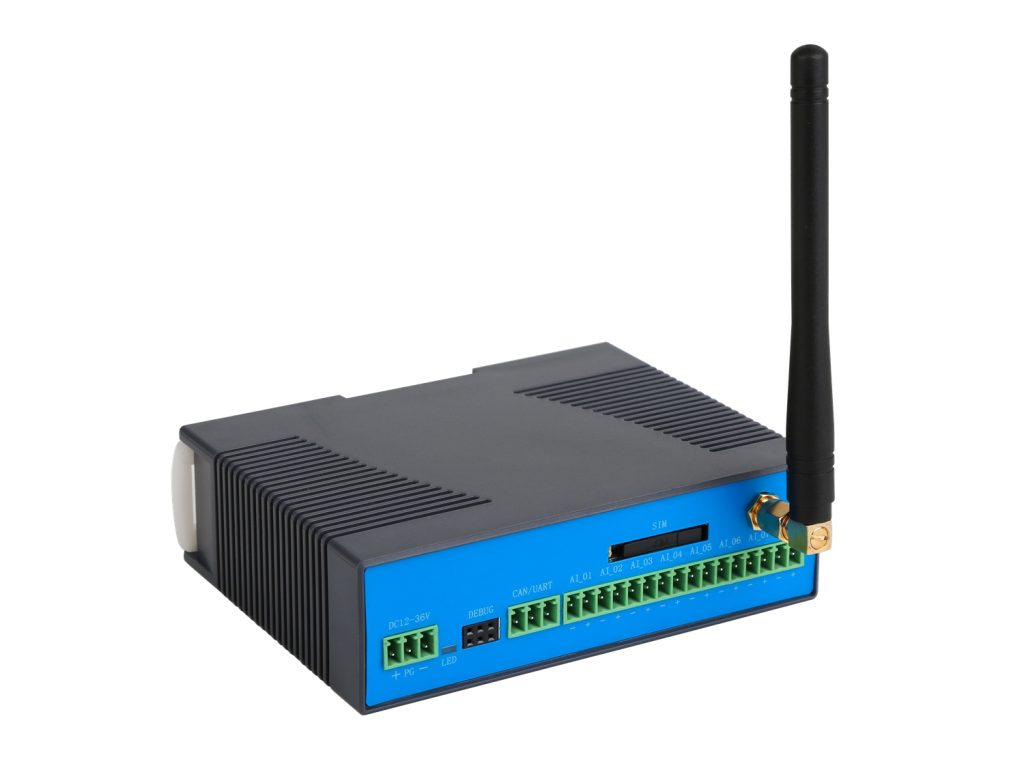

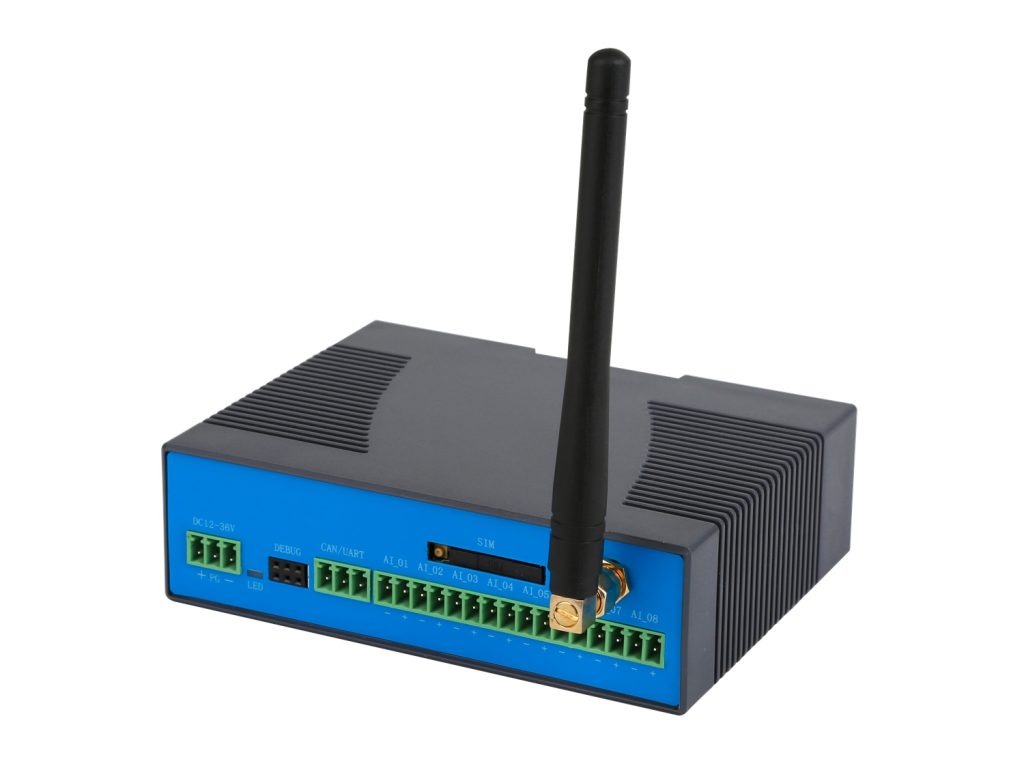

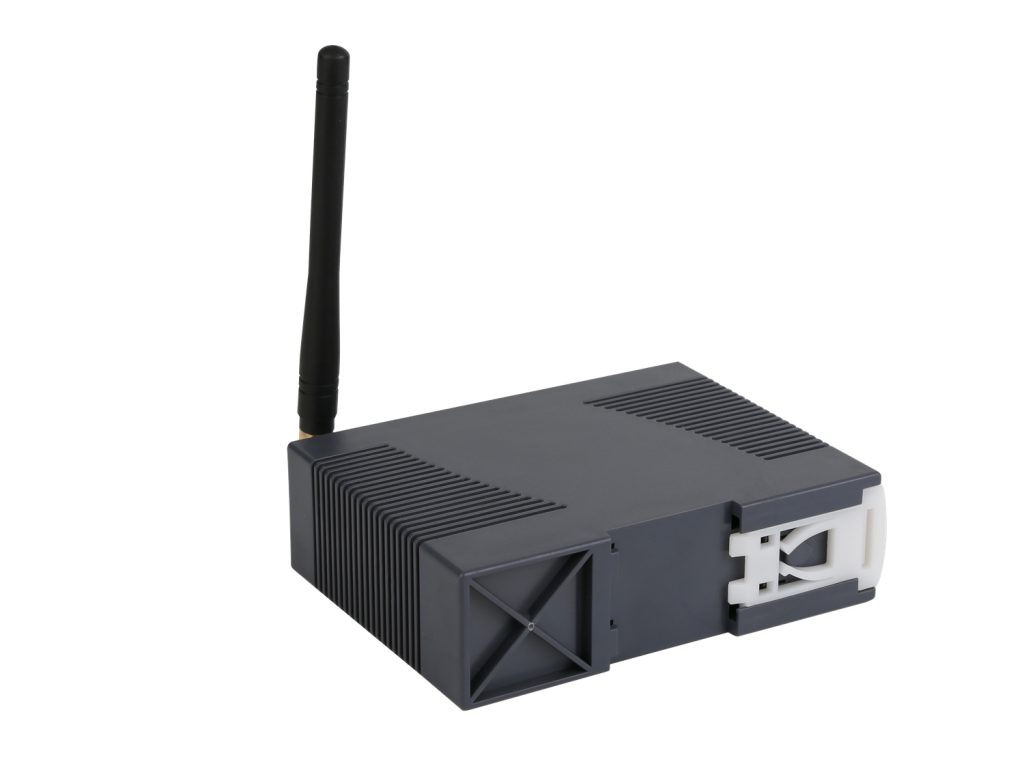

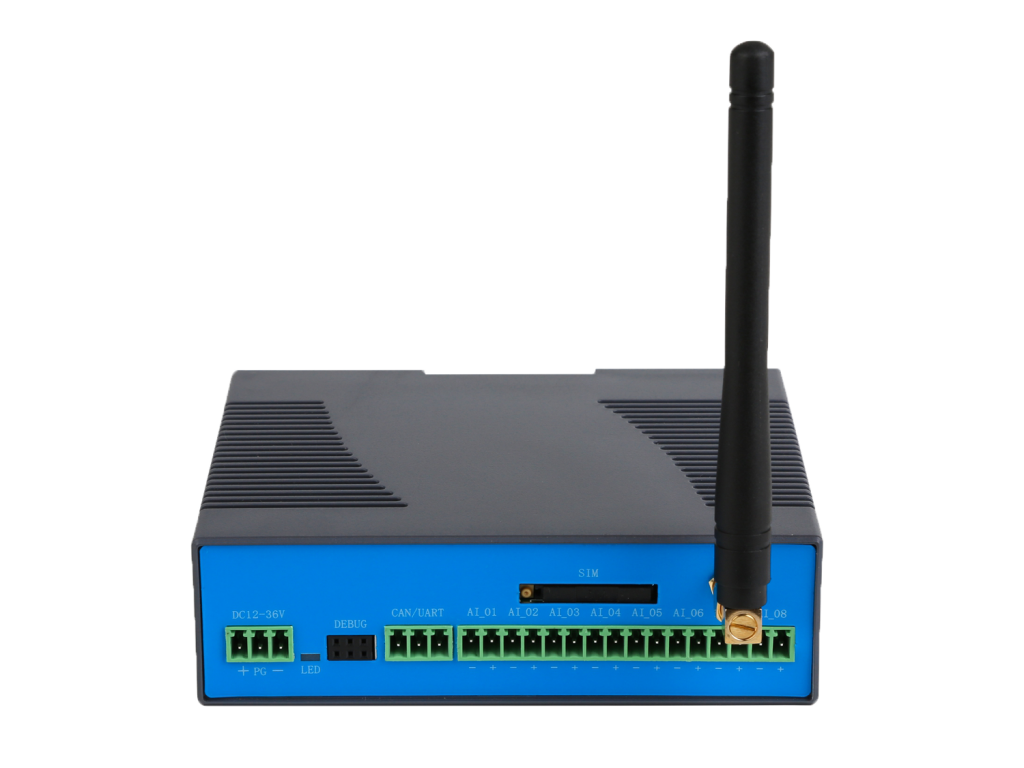

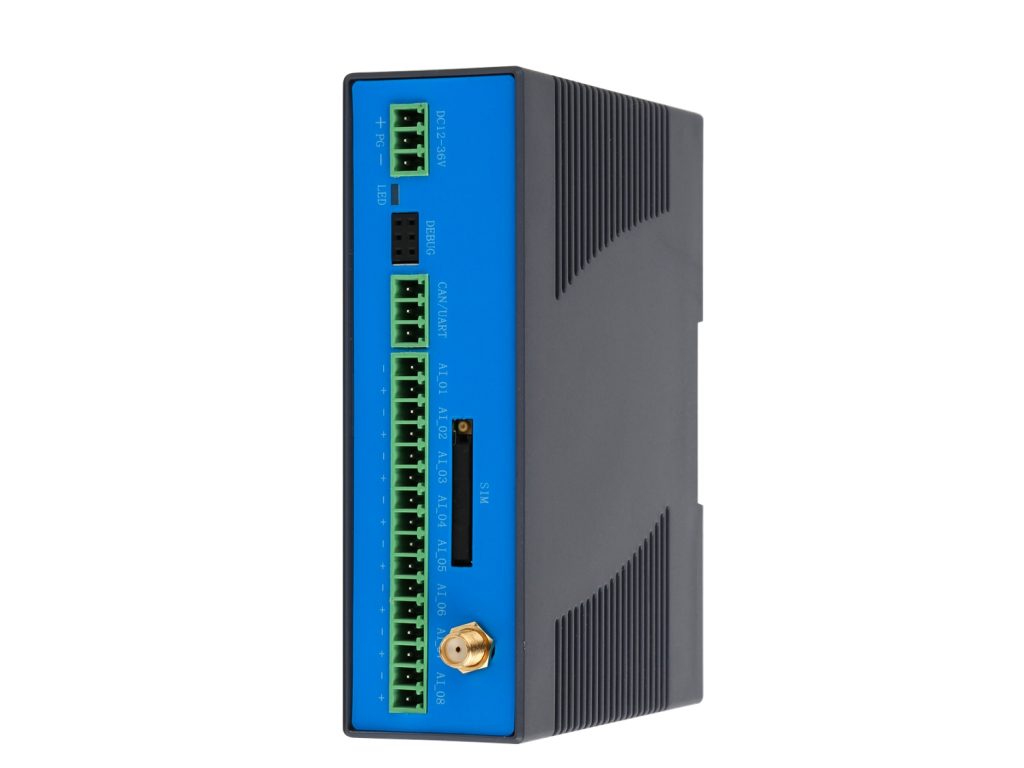

DM-S100A 8路模擬量采集控制模塊

CPU: 工業級ARM Cortex—M0處理器，主頻48MHz

ADC 16bit 精度

NB-IoT/ZigBee/LoRa無線數據傳輸支持（選配）

1路RS232/RS485接口

支持8路輸入模塊(模擬量輸入支持選配0-20ma,4-20ma,0-5v,0-10v等)

1路CAN總線接口

簡介

DM-S100A模擬量采集控制設備.廣泛應用于環保、能源、水利、電力、交通、冶金、化工、機械、消防、建筑等工業行業中。支持寬溫工作環境溫度-40-+85℃ ；具有強勁的數據處理能力；雙看門狗設計， ESD、EFT、過流、過壓保護設計，確保系統長期運行穩定可靠。支持標準物聯網MQTT協議、Modbus RTU協議,設備及支持Modbus RTU協議PLC等設備和自動化控制系統的整合應用；

本產品具有良好的擴展性能，使用便捷。通過工業級CAN總線接口、設備自適配并自動發現、添加主機設備，實現一鍵上傳從機數據。

功能特點

1.ISM 頻段 2.4 GHz工作頻率/ZigBee

2.完全符合2.4 G IEEE802.15.4 /ZigBee

3.無線傳輸距離可達720米/ZigBee（帶PA版）

4.超長距離通信/LoRa （帶PA版）

5.出色的抗擾特性，數據傳輸更可靠/LoRa

6.超高的接收靈敏度;-140dBm）/LoRa

7.優異的抗干擾特性，支持自動隨機跳頻通信，抵抗瞬間干擾/LoRa

8.用工業標準安裝掛件,工業端子接線方式，便于現場安裝與施工，塑料外殼，堅固耐用品質可靠；高EMC電磁兼容，強電磁環境工作穩定，通過EMC等級測試，確保傳輸穩定性；耐高低溫材料（-35℃至75℃）、防雷、防電磁干擾能力。

9.專有阻抗匹配電路設計，增強設備信號搜索能力；標配高增益天線，具有更高的信號接收靈敏度。

10.高穩定性設計，多重檢測機制，運行故障自修復；采用三級看門狗檢測機制，智能軟件喚醒和硬件斷電重啟機制，

11.設備自動復位，保證設備正常運行；采用PPP層心跳、ICMP探測、TCP心跳鏈路檢測機制、網絡故障自動恢復、掉線重連確保設備永久在線；網絡通道與短信通道可相互切換；掉線重連、數據補發，傳輸穩定、可靠不丟包。

12.支持工業級CAN總線接口; 設備自適配并自動發現、添加主機設備，實現一鍵上傳從機數據。

13.廣泛應用在環保、能源、水利、電力、交通、冶金、化工、機械、消防、建筑、農業等工業行業中

14.支持Modbus RTU/ ASCII從機協議采集

15.支持CAN總線自定義協議采集

16.支持無線模塊（ZIGBEE/LORA）采集

17.支持通過NBIOT通過DM101協議進行上傳

技術規格

項目	DM-S100A 硬件規格
硬件平臺
CPU	工業級ARM ? 32-bit Cortex ? -M0 CPU, 主頻 48 MHz
內存	16KB SRAM
FLASH	128KB Flash
接口
工業串行接口	RS-232 x 1，RS-485 x 1;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
調試端口	232/485/TTL/COMS調試口
CAN總線	1路CAN總線（選配）
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
模擬量輸入
通道數	8路
電流輸出接線	Source
范圍	0～5VDC.±5VDC，0～10VDC，±10VDC，0～20mA，4～20mA
分辨率	16-bit
精確度	±0.02% of FSR
DA輸出響應時間	每通道10ms
可編程輸出斜率	電壓：0.0625～512V/秒；電流0.125～1024mA/秒
電流輸出	1000Ω
明線檢測	Yes，for4～20mA only
短路保護	Yes
上電輸出值	Yes，可編程
安全值	Yes，可編程
機械特性
指示燈	POWER, STATUS, MODEM信號指示燈
安裝方式	導軌、壁掛
外殼	ABS耐高溫易降解
防護等級	IP34
冷卻方式	自然散熱
電源
電源輸入	DC 12-36V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
MTBF	大于10萬小時
看門狗	硬件看門狗（WDT）監控
保修期	3年
尺寸	長11.6cm，寬8.8cm，高3.5cm
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
LORA 通訊通訊模塊
調制方式	LoRa/FSK 可選，默認 LoRa 方式
頻率	發送頻率：410~525MHz 接收頻率：410~525MHz
發射功率	5~20dBm 可調
接收靈敏度	-141dBm， @470MHz， 125K 帶寬， SF=12
傳輸距離	1000-3000米,@空曠條件， 125K 帶寬， SF=12
天線接口	SMA外置天線
