企業級邊緣計算終端

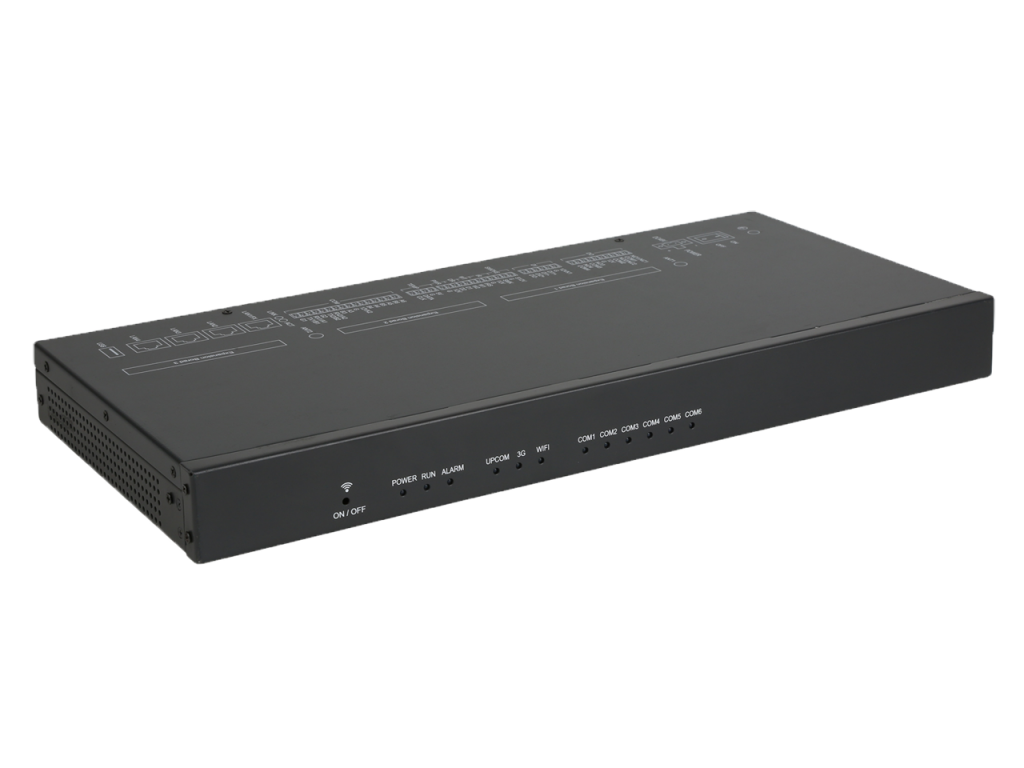

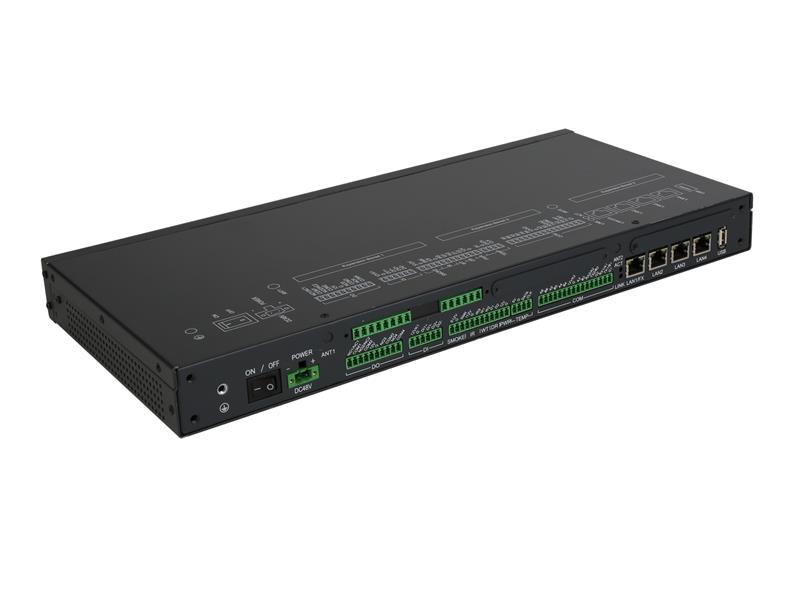

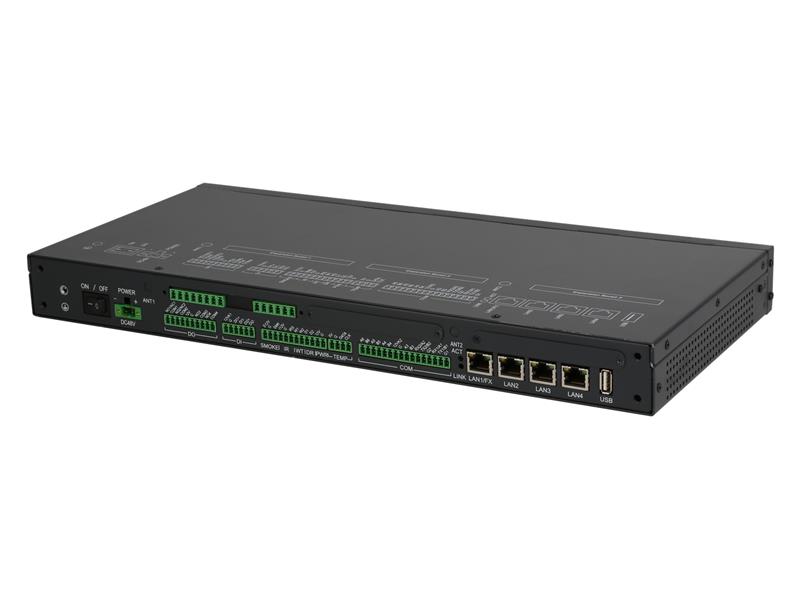

DM-K200E 企業級邊緣計算終端

CPU ARM? Cortex? A72 64-bit 主頻：1.6 GHz 處理器（可選/雙/四核）

最高支持RAM 8GB DDR4

8GB NAND 64MB QSPI Flash

支持高達8TB 2.5寸SSD

嵌入式LINUX 支持現場在線編程及二次開發

全工業化設計，接口全部做防雷擊、防浪涌、防靜電處理支持1.5KV 隔離變壓保護

支持SNMP及蒂蒙Device Manager云平臺，遠程集中網管，遠程管理調試及配置

支持OTA在線更新，自動在線更新軟件，支持系統升級

邊緣計算終端集成了華通邊緣計算系統、登峰采集系統、極光數據庫、天質分析引擎、華通組態軟件

簡介

蒂蒙DM-K200E 是款新一代嵌入式企業級邊緣計算系統產品，設計為一款無風扇的 ARM 架構嵌入式安全網關平臺， CPU 選用工業級 NXP QorlQ LS1046A， Arm Cortex A72 4 核 1.8GHz，低功耗、無風扇、嵌入式支持雙路千兆以太網口。 DM-K200E板載 8GB DDR4，支持 1個 SATA2.0 接口的存儲擴展，支持3路CPCI擴展插槽，采用嵌入式深度優化Linux 或者標準 Ubuntu Linux 操作系統，支持110/220VACDC 的交直流自適應雙路供電方式，整機 EMC4 級設計。

功能特點

1.全工業設計，無懼惡劣條件的挑戰。外露接口全部做防雷擊、防浪涌、防靜電處理，支持2.5KV隔離變壓保護

2.非直連設備連接到邊緣節點，通過邊緣節點管理邊緣設備。設備與邊緣節點的距離近，能夠降低網絡延時，提高服務質量。直連設備直接連接到IEF，IEF可以直接管理設備，適合無邊緣節點的場景

3.支持設備連接到邊緣節點（非直連）或連接到IEF（直連），設備支持通過MQTT協議、modbus協議和OPC-UA協議等接入。設備接入后，可以對設備進行統一管理

4.可以自動生成邊緣節點的配置信息，能夠高效、便捷的接納管理邊緣節點，所有邊緣節點可以在云端

5.可以將蒂蒙云AI的能力延伸到邊緣，例如人臉識別、車輛識別、生產過程關系數據分析、周界入侵、文字識別等AI能力

6.金屬外殼，防火耐高溫；防護等級IP55；寬溫支持：-40~85℃

7.EMC各項等級指標達4級

軟件簡介

蒂蒙華通邊緣計算軟件

華通邊緣計算軟件是由一系列松耦合、微服務集合，微服務層分別是：核心服務層、支持服務層、開放服務層、設備服務層組成，華通邊緣計算可以提供云計算無法提供的低延時、高響應服務，如邊緣分析、邊緣安全防火墻等。支持分布式數據集中采集、分布式存儲、分布式處理分析。監控數據、報警信息支持實時推送到手機、郵箱、微信，或者是第三方業務系統。實現無人值守, 任何時間，任何地點，任何設備可實現智能化監控，和智能運在線運營。系統能滿足客戶對邊緣計算資源的遠程管控、數據處理、分析決策、智能化的訴求，為用戶提供完整的邊緣和云協同的一體化服務

應用場景舉例：

一、電力監控系統

1.開關站后臺監控

2.變電站綜合自動化

3.繼保后臺監控

4.電力104調度

二、QT-EMS能源管理系統

1.公共建筑能耗在線監測

2.電力需求側管理系統

3.空調節能自控系統

4.企業能效管理系統

三、QT-MES制造執行系統

1.機器人自動化控制

2.產線自動化集成

3.產線防錯追溯

4.工廠Andon系統

四、互聯網智能配電系統

1.智能配用電管理系統

2.集團化遠程監控系統

3.電力電子智能“云運維”系統

4.風力發電監控系統

技術規格

項目	DM-K200E 硬件規格
硬件平臺
CPU	工業級ARM Cortex—A7 四核，主頻最高為1.2GHz
內存	8GB DDR4
FLASH	32GB eMMC
接口
以太網端口	2路10/100/1000Mbps工業以太網
SFP	1路1G光模塊
通用IO插槽	2路CPCI插槽
數字量/模擬量接口	可根據用戶需求增加擴展模塊,選配TTL輸入輸出，模擬量輸入等模塊
工業串行接口	RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
USB接口	2路USB OTG；3路USB HOST
調試端口	232/485/TTL/COMS調試口
多功能通訊端口	1路4G/EMTC/NB-IoT/ZigBee/LoRa（選配）
WiFi	1路WiFi（選配）
SATA	1路M.2 SATA硬盤（接口內置）（選配）
顯示接口	1路HDMI；1路VGA（接口外置）
按鍵	1個電源復位按鍵，1個恢復出廠設置按鍵
機械特性
指示燈	POWER, STATUS, MODEM信號指示燈
安裝方式	機柜安裝方式
外殼	金屬
防護等級	IP55
冷卻方式	自然散熱
電源
電源輸入	AC 110-220V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
看門狗	硬件看門狗（WDT）監控
實時時鐘	內置RTC，紐扣電池供電
指示燈	POWER, STATUS, MODEM信號指示燈
MTBF	大于10萬小時
保修期	3年
產品認證	CE認證：EN 55032:2015、EN 55035:2017（EN 61000-4-2:2009、EN 61000-4-3:2006+A2:2010）、EN 55032:2015、EN 55035:2017(EN 61000-4-2:2009)、Level 3 for Air Discharge at 8kV、 Level 2 for Contact Discharge at 4kV、EN 55035:2017(EN 61000-4-3:2006+A2:2010)、Level 2 at 3V/m；設備可靠性測試：高溫、低溫、振蕩、跌落
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
